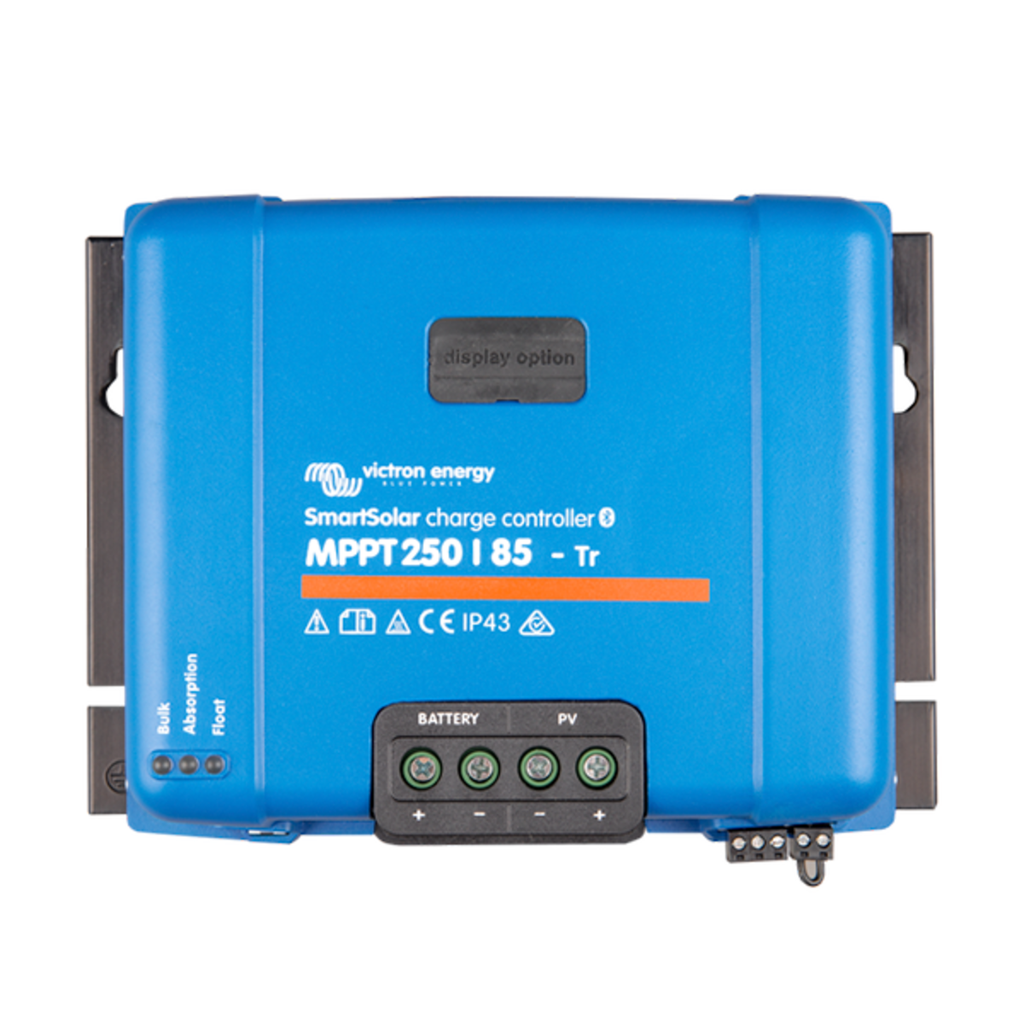

Контроллер заряда Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85А, 12/24/48В)
Контроллер заряда Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85А, 12/24/48В)
Зарядное устройство MPPT VE.Can SmartSolar использует новейшую и самую быструю технологию для преобразования энергии солнечной батареи в энергию, которая оптимально заряжает аккумуляторные батареи.
Контроллер заряда SmartSolar зарядит даже сильно разряженную батарею. Он может работать с низким напряжением батареи до 0 вольт, при условии, что элементы не будут постоянно сульфатироваться или повреждаться иным способом.
MPPT: ультра-быстрое отслеживание пиковых мощностей
Зарядное устройство MPPT VE.Can SmartSolar подключается к фотоэлектрической сети на 150 или 250 Вольт и автоматически обнаруживает и заряжает батарею на 12, 24 или 48 В током в диапазоне от 70 до 100 А в зависимости от модели.
Настройки зарядки являются полностью программируемыми и могут даже быть настроены для различных химических составов батарей, например, свинцово-кислотных, литиевых и других.
Управляйте зарядным устройством дистанционно
Зарядное устройством MPPT VE.Can SmartSolar можно управлять дистанционно и настраивать по Bluetooth через приложение VictronConnect. Это позволяет настраивать, управлять ии получать сводную информацию о статусе, такую как напряжение и ток батареи, напряжение и ток PV, а также исторические данные.
Последовательное подключение дополнительных блоков
Зарядное устройство VE.Can SmartSolar оборудовано портами шинами CAN. Данное обстоятельство позволяет подключать другие устройства VE.Can SmartSolar. Дополнительные устройства просто последовательно соединены друг с другом с помощью одного кабеля RJ45 между устройствами.
При подключении друг к другу все отдельные зарядные устройства VE.Can SmartSolar синхронизируют свои этапы зарядки. Они также могут отправлять свои данные по одному кабелю на устройство мониторинга GX.
Удаленный мониторинг и контроль
Если устройство GX подключено к интернету, портал удаленного мониторинга Victron (VRM) предоставляет доступ ко всем возможностям Вашего солнечного зарядного устройства.
Для удаленных установок - даже если поблизости нет интернет-соединения, вы все равно сможете управлять MPPT, подключив GlobalLink 520.
Дисплей SmartSolar Control
Зарядное устройство VE.Can SmartSolar также оснащено портом VE.Direct, как и другие наши солнечные зарядные устройства MPPT. Этот порт может использоваться для мониторинга одного устройства или для управления всей системой. Разъем дистанционного включения/выключения может управляться извне сторонним устройством, таким как, например, литиевая батарея. Дополнительный съемный ЖК-дисплей/блок обеспечивает передачу актуальных данных, настройку и управление прямо с лицевой панели устройства.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Напряжение батареи: 12 / 24 / 48 В автовыбор (программно можно выбрать 36 В)
Номинальный ток заряда: 85 A
Номинальная фотоэлектрическая мощность, 12 В 1a,b): 1200 Вт
Номинальная фотоэлектрическая мощность, 24 В 1a,b): 2400 Вт
Номинальная фотоэлектрическая мощность, 36 В 1a,b): 3600 Вт
Номинальная фотоэлектрическая мощность, 48 В 1a,b): 4900 Вт
Макс. фотоэлектрический ток короткого замыкания 2): 70 A
Максимальное напряжение открытой фотоэлектрической цепи:
250 В абсолютного максимума в самых холодных условиях
245 В максимума при запуске и при работе
Максимальная эффективность: 99 %
Автономное потребление: Ниже 35 мA @ 12 В / 20 мA @ 48 В
Напряжение «абсорбционного» заряда: Настройка по умолчанию 14,4 / 28,8 / 43,2 / 57,6 В
(Регулируется: поворотным переключателем, с помощью дисплея, VE.Direct или Bluetooth)
Напряжение «плавающего» заряда: Настройка по умолчанию 13,8 / 27,6 / 41,4 / 55,2 В
(Регулируется: поворотным переключателем, с помощью дисплея, VE.Direct или Bluetooth)
Напряжение «выравнивающего» заряда: Настройка по умолчанию 16,2 В / 32,4 В / 48,6 В / 64,8 В (регулируется)
Алгоритм заряда: Многостадийный адаптивный (восемь предварительно запрограммированных алгоритмов) или пользовательский
Температурная компенсация: -16 мВ / -32 мВ / -64 мВ / °C
Защита: Фотоэлектрическая обратная полярность / Выходное короткое замыкание / Перегрев
Рабочая температура: -30 до +60 °C (полная номинальная мощность до 40 °C)
Влажность: 95 %, без конденсации
Максимальная высота: 5000 м (полная номинальная мощность до 2000 м)
Окружающие условия: Внутри помещений, без кондиционера
Уровень загрязнения: PD3
Порт передачи данных: VE.Direct и VE.Can
Внешний выключатель: Да (2-полюсный коннектор)
Программируемое реле: DPST номинал переменного тока: 240 В переменного тока / 4 A номинал постоянного тока: 4 A до 35 В постоянного тока, 1 A до 60 В постоянного тока
Параллельная работа: Да, параллельная синхронизированная работа с VE.Can (макс. До 25 устройств)
ENCLOSURE (КОРПУС)
Цвет: Синий (RAL 5012)
PV контакты 3): 35 мм² / AWG2 (Tr модели),
Три пары MC4 соединений (MC4 модели)
Клеммы батареи: 35 мм² / AWG2
Категория защиты: IP43 (электронные компоненты), IP22 (зона подключения)
Вес: 4,5 кг
Размеры (В х Ш х Г): Tr модели: 216 x 295 x 103
MC4 модели: 246 x 295 x 103
STANDARDS (СТАНДАРТЫ)
Безопасность EN/IEC 62109-1, UL 1741, CSA C22.2
1а) При подключении фотоэлектрического электропитания с большей мощностью контроллер ограничит входную мощность.
1b) Фотоэлектрическое напряжение должно превысить значение Vbat + 5 В, чтобы контроллер начал работать. Затем минимальное
фотоэлектрическое напряжение составит Vbat + 1 В.
2) Фотоэлектрическая матрица с более высоким током короткого замыкания может повредить контроллер.
Контролер заряду Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85А, 12/24/48В)
Зарядний пристрій MPPT VE.Can SmartSolar використовує найновішу та найшвидшу технологію для перетворення енергії сонячної батареї на енергію, яка оптимально заряджає акумуляторні батареї.
Контролер заряду SmartSolar зарядить навіть сильно розряджену батарею. Він може працювати з низькою напругою батареї до 0 вольт, за умови, що елементи не будуть постійно сульфатуватись або пошкоджуватися іншим способом.
MPPT: ультра-швидке відстеження пікових потужностей
Зарядний пристрій MPPT VE.Can SmartSolar підключається до фотоелектричної мережі на 150 або 250 Вольт і автоматично виявляє та заряджає батарею на 12, 24 або 48 В струмом в діапазоні від 70 до 100 А залежно від моделі.
Налаштування зарядки є повністю програмованими і можуть бути навіть налаштовані для різних хімічних складів батарей, наприклад, свинцево-кислотних, літієвих та інших.
Керуйте зарядним пристроєм дистанційно
Зарядний пристрій MPPT VE.Can SmartSolar можна керувати дистанційно та налаштовувати по Bluetooth через програму VictronConnect. Це дозволяє налаштовувати, керувати і отримувати зведену інформацію про статус, таку як напруга і струм батареї, напруга і струм PV, а також історичні дані.
Послідовне підключення додаткових блоків
Зарядний пристрій VE.Can SmartSolar обладнано портами шин CAN. Ця обставина дозволяє підключати інші пристрої VE.Can SmartSolar. Додаткові пристрої просто послідовно з'єднані один з одним за допомогою кабелю RJ45 між пристроями.
При підключенні один до одного всі окремі зарядні пристрої VE.Can SmartSolar синхронізують свої етапи заряджання. Вони також можуть надсилати дані по одному кабелю на пристрій моніторингу GX.
Віддалений моніторинг та контроль
Якщо пристрій GX підключено до Інтернету, портал віддаленого моніторингу Victron (VRM) надає доступ до всіх. можливостям Вашого сонячного зарядного пристрою.
Для віддалених установок навіть якщо поблизу немає інтернет-з'єднання, ви все одно зможете керувати MPPT, підключивши GlobalLink 520.
Дисплей SmartSolar Control
Зарядний пристрій VE.Can SmartSolar також має порт VE.Direct, як і інші наші сонячні зарядні пристрої MPPT. Цей порт можна використовувати для моніторингу одного пристрою або для керування всією системою. Роз'єм дистанційного увімкнення/вимкнення може керуватися ззовні стороннім пристроєм, таким як, наприклад, літієва батарея. Додатковий знімний РК-дисплей/блок забезпечує передачу актуальних даних, налаштування та керування прямо з лицьової панелі пристрою.
ОСНОВНІ ХАРАКТЕРИСТИКИ
Напруга батареї: 12/24/48 В автовибір (програмно можна вибрати 36 В)
Номінальний струм заряду: 85 A
Номінальна фотоелектрична потужність, 12 В 1a, b): 1200 Вт
Номінальна фотоелектрична потужність, 24 В 1a, b): 2400 Вт
Номінальна фотоелектрична потужність 36 1a,b): 3600 Вт
Номінальна фотоелектрична потужність, 48 В 1a, b): 4900 Вт
Макс. фотоелектричний струм короткого замикання 2): 70 A
Максимальна напруга відкритого фотоелектричного ланцюга:
250 В абсолютного максимуму в найхолодніших умовах
245 У максимуму при запуску та при роботі
Максимальна ефективність: 99%
Автономне споживання: Нижче 35 мA @ 12 В / 20 мA @ 48 В
Напруга «абсорбційного» заряду: Налаштування за замовчуванням 14,4/28,8/43,2/57,6 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга заряду, що «плаває»: Налаштування за замовчуванням 13,8 / 27,6 / 41,4 / 55,2 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга заряду, що «вирівнює»: Налаштування за замовчуванням 16,2 В / 32,4 В / 48,6 В / 64,8 В (регулюється)
Алгоритм заряду: Багатостадійний адаптивний (вісім попередньо запрограмованих алгоритмів) або користувальницький
Температурна компенсація: -16 мВ/-32 мВ/-64 мВ / °C
Захист: Фотоелектрична зворотна полярність / Вихідне коротке замикання / Перегрів
Робоча температура: -30 до +60 °C (повна номінальна потужність до 40 °C)
Вологість: 95 %, без конденсації
Максимальна висота: 5000 м (повна номінальна потужність до 2000 м)
Навколишні умови: Усередині приміщень, без кондиціонера
Рівень забруднення: PD3
Порт передачі: VE.Direct і VE.Can
Зовнішній вимикач: Так (2-полюсний конектор)
Програмоване реле: DPST номінал змінного струму: 240 В змінного струму / 4 A номінал постійного струму: 4 A до 35 В постійного струму, 1 A до 60 В постійного струму
Паралельна робота: Так, паралельна синхронізована робота з VE.Can (макс. до 25 пристроїв)
ENCLOSURE (КОРПУС)
Колір: Синій (RAL 5012)
PV контакти 3): 35 мм² / AWG2 (Tr моделі),
Три пари MC4 з'єднань (MC4 моделі)
Клеми батареї: 35 мм² / AWG2
Категорія захисту: IP43 (електронні компоненти), IP22 (зона підключення)
Вага: 4,5 кг
Розміри (В х Ш х Г): Tr моделі: 216 x 295 x 103
MC4 моделі: 246 x 295 x 103
STANDARDS (СТАНДАРТИ)
Безпека EN/IEC 62109-1, UL 1741, CSA C22.2
1а) При підключенні фотоелектричного електроживлення з більшою потужністю контролер обмежить вхідну потужність.
1b) Фотоелектрична напруга має перевищити значення Vbat + 5 В, щоб контролер почав працювати. Потім мінімальне
фотоелектрична напруга складе Vbat
