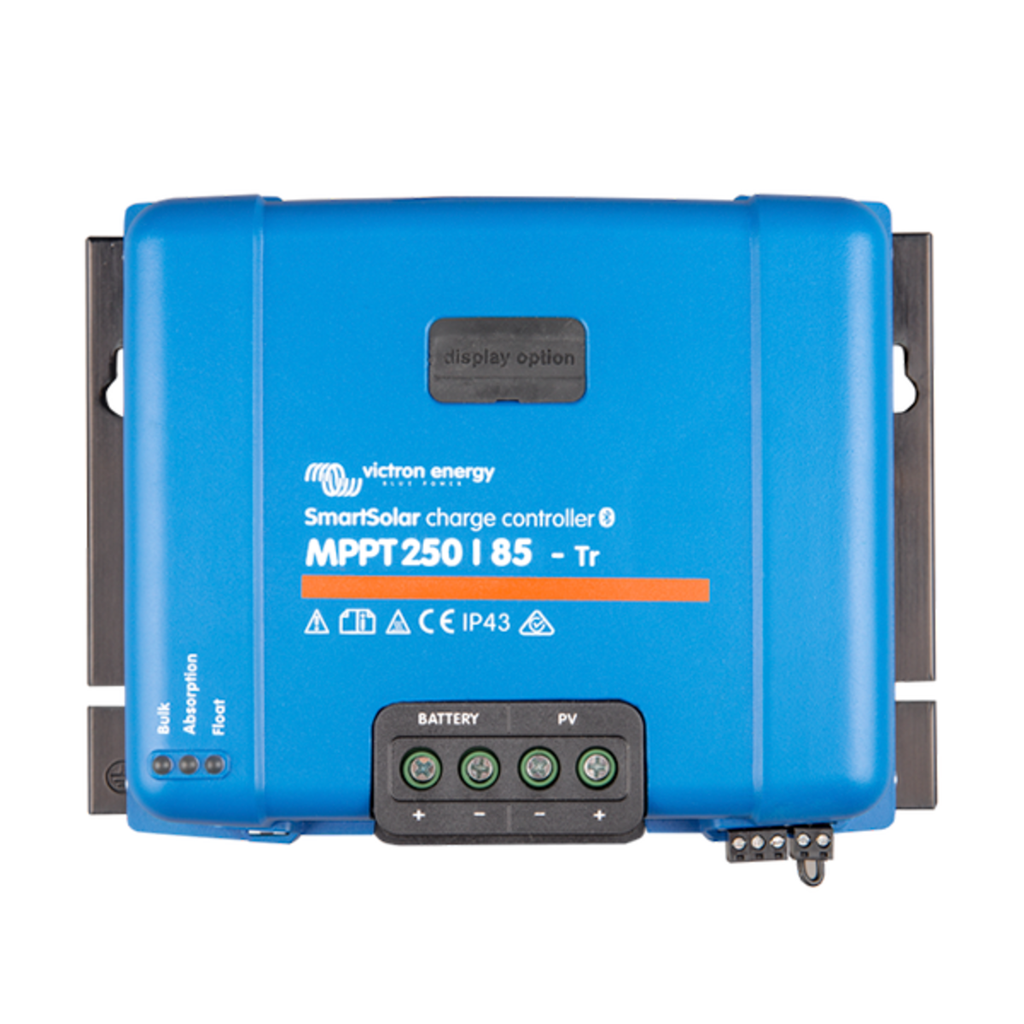

Charge controller Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85A, 12/24/48V)
Charge controller Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85A, 12/24/48V)
The MPPT VE.Can SmartSolar charger uses the latest and fastest technology to convert solar panel energy into energy that optimally charges your batteries.
The SmartSolar charge controller will charge even a very discharged battery. It can operate with battery voltages as low as 0 volts, provided the cells are not permanently sulfated or otherwise damaged.
MPPT: Ultra-fast peak power tracking
The MPPT VE.Can SmartSolar Charger connects to a 150 or 250 Volt PV grid and automatically detects and charges a 12, 24 or 48 V battery with current ranging from 70 to 100 A depending on the model.
Charging settings are fully programmable and can even be customized for different battery chemistries such as lead acid, lithium and others.
Control your charger remotely
The MPPT VE.Can SmartSolar charger can be remotely controlled and configured via Bluetooth via the VictronConnect app. It allows configuration, management and summary status information such as battery voltage and current, PV voltage and current, and historical data.
Serial connection of additional units
The VE.Can SmartSolar charger is equipped with CAN bus ports. This circumstance allows you to connect other VE.Can SmartSolar devices. The additional devices are simply daisy chained together using a single RJ45 cable between the devices.
When connected to each other, all individual VE.Can SmartSolar chargers synchronize their charging steps. They can also send their data over a single cable to the GX monitoring device.
Remote monitoring and control
If the GX device is connected to the Internet, the Victron Remote Monitoring Portal (VRM) provides access to all capabilities of your solar charger.
For remote installations - even if there is no internet connection nearby, you can still control the MPPT by connecting the GlobalLink 520.
SmartSolar Control Display
The VE.Can SmartSolar charger also features a VE.Direct port like our other MPPT solar chargers. This port can be used to monitor a single device or control an entire system. The remote on/off connector can be controlled externally by a third-party device such as a lithium battery. An optional removable LCD display/unit provides up-to-date data transmission, configuration and control directly from the front panel of the device.
MAIN CHARACTERISTICS
Battery voltage: 12 / 24 / 48 V auto select (36 V can be selected by software)
Rated charge current: 85 A
Rated photovoltaic power, 12 V 1a,b): 1200 W
Rated photovoltaic power, 24 V 1a,b): 2400 W
Rated photovoltaic power, 36V 1a,b): 3600W
Rated photovoltaic power, 48 V 1a,b): 4900 W
Max. photoelectric short circuit current 2): 70 A
Maximum open PV voltage:
250V absolute maximum in the coldest conditions
245 V maximum at startup and operation
Maximum efficiency: 99%
Autonomous consumption: Below 35 mA @ 12 V / 20 mA @ 48 V
Absorption Charge Voltage: Default Setting 14.4 / 28.8 / 43.2 / 57.6 V
(Adjustable by: rotary switch, display, VE.Direct or Bluetooth)
Float Charge Voltage: Default Setting 13.8 / 27.6 / 41.4 / 55.2 V
(Adjustable by: rotary switch, display, VE.Direct or Bluetooth)
Equalize charge voltage: Default setting 16.2V / 32.4V / 48.6V / 64.8V (adjustable)
Charging algorithm: Multi-stage adaptive (eight pre-programmed algorithms) or custom
Temperature compensation: -16 mV / -32 mV / -64 mV /°C
Protection: Photoelectric reverse polarity / Output short circuit / Over temperature
Operating temperature: -30 to +60 °C (full rated power up to 40 °C)
Humidity: 95%, non-condensing
Maximum altitude: 5000 m (full rated power up to 2000 m)
Ambient conditions: Indoors, no air conditioning
Pollution level: PD3
Data Port: VE.Direct and VE.Can
External switch: Yes (2-pole connector)
Programmable Relay: DPST AC Rating: 240 VAC / 4 A DC Rating: 4 A to 35 VDC, 1 A to 60 VDC
Parallel operation: Yes, parallel synchronized operation with VE.Can (max. Up to 25 devices)
ENCLOSURE
Colour: Blue (RAL 5012)
PV contacts 3): 35mm²/AWG2 (Tr models),
Three pairs of MC4 connections (MC4 models)
Battery terminals: 35mm²/AWG2
Protection category: IP43 (electronic components), IP22 (connection area)
Weight: 4.5 kg
Dimensions (H x W x D): Tr models: 216 x 295 x 103
MC4 models: 246 x 295 x 103
STANDARDS
Safety EN/IEC 62109-1, UL 1741, CSA C22.2
1a) When connecting PV power with higher power, the controller will limit the input power.
1b) The photovoltaic voltage must exceed Vbat + 5V for the controller to start working. Then the minimum
the photoelectric voltage will be Vbat + 1 V.
2) Photovoltaic array with higher short circuit current may damage the controller.
Контролер заряду Victron Energy SmartSolar MPPT 250/85-Tr VE.Can (85А, 12/24/48В)
Зарядний пристрій MPPT VE.Can SmartSolar використовує найновішу та найшвидшу технологію для перетворення енергії сонячної батареї на енергію, яка оптимально заряджає акумуляторні батареї.
Контролер заряду SmartSolar зарядить навіть сильно розряджену батарею. Він може працювати з низькою напругою батареї до 0 вольт, за умови, що елементи не будуть постійно сульфатуватись або пошкоджуватися іншим способом.
MPPT: ультра-швидке відстеження пікових потужностей
Зарядний пристрій MPPT VE.Can SmartSolar підключається до фотоелектричної мережі на 150 або 250 Вольт і автоматично виявляє та заряджає батарею на 12, 24 або 48 В струмом в діапазоні від 70 до 100 А залежно від моделі.
Налаштування зарядки є повністю програмованими і можуть бути навіть налаштовані для різних хімічних складів батарей, наприклад, свинцево-кислотних, літієвих та інших.
Керуйте зарядним пристроєм дистанційно
Зарядний пристрій MPPT VE.Can SmartSolar можна керувати дистанційно та налаштовувати по Bluetooth через програму VictronConnect. Це дозволяє налаштовувати, керувати і отримувати зведену інформацію про статус, таку як напруга і струм батареї, напруга і струм PV, а також історичні дані.
Послідовне підключення додаткових блоків
Зарядний пристрій VE.Can SmartSolar обладнано портами шин CAN. Ця обставина дозволяє підключати інші пристрої VE.Can SmartSolar. Додаткові пристрої просто послідовно з'єднані один з одним за допомогою кабелю RJ45 між пристроями.
При підключенні один до одного всі окремі зарядні пристрої VE.Can SmartSolar синхронізують свої етапи заряджання. Вони також можуть надсилати дані по одному кабелю на пристрій моніторингу GX.
Віддалений моніторинг та контроль
Якщо пристрій GX підключено до Інтернету, портал віддаленого моніторингу Victron (VRM) надає доступ до всіх. можливостям Вашого сонячного зарядного пристрою.
Для віддалених установок навіть якщо поблизу немає інтернет-з'єднання, ви все одно зможете керувати MPPT, підключивши GlobalLink 520.
Дисплей SmartSolar Control
Зарядний пристрій VE.Can SmartSolar також має порт VE.Direct, як і інші наші сонячні зарядні пристрої MPPT. Цей порт можна використовувати для моніторингу одного пристрою або для керування всією системою. Роз'єм дистанційного увімкнення/вимкнення може керуватися ззовні стороннім пристроєм, таким як, наприклад, літієва батарея. Додатковий знімний РК-дисплей/блок забезпечує передачу актуальних даних, налаштування та керування прямо з лицьової панелі пристрою.
ОСНОВНІ ХАРАКТЕРИСТИКИ
Напруга батареї: 12/24/48 В автовибір (програмно можна вибрати 36 В)
Номінальний струм заряду: 85 A
Номінальна фотоелектрична потужність, 12 В 1a, b): 1200 Вт
Номінальна фотоелектрична потужність, 24 В 1a, b): 2400 Вт
Номінальна фотоелектрична потужність 36 1a,b): 3600 Вт
Номінальна фотоелектрична потужність, 48 В 1a, b): 4900 Вт
Макс. фотоелектричний струм короткого замикання 2): 70 A
Максимальна напруга відкритого фотоелектричного ланцюга:
250 В абсолютного максимуму в найхолодніших умовах
245 У максимуму при запуску та при роботі
Максимальна ефективність: 99%
Автономне споживання: Нижче 35 мA @ 12 В / 20 мA @ 48 В
Напруга «абсорбційного» заряду: Налаштування за замовчуванням 14,4/28,8/43,2/57,6 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга заряду, що «плаває»: Налаштування за замовчуванням 13,8 / 27,6 / 41,4 / 55,2 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга заряду, що «вирівнює»: Налаштування за замовчуванням 16,2 В / 32,4 В / 48,6 В / 64,8 В (регулюється)
Алгоритм заряду: Багатостадійний адаптивний (вісім попередньо запрограмованих алгоритмів) або користувальницький
Температурна компенсація: -16 мВ/-32 мВ/-64 мВ / °C
Захист: Фотоелектрична зворотна полярність / Вихідне коротке замикання / Перегрів
Робоча температура: -30 до +60 °C (повна номінальна потужність до 40 °C)
Вологість: 95 %, без конденсації
Максимальна висота: 5000 м (повна номінальна потужність до 2000 м)
Навколишні умови: Усередині приміщень, без кондиціонера
Рівень забруднення: PD3
Порт передачі: VE.Direct і VE.Can
Зовнішній вимикач: Так (2-полюсний конектор)
Програмоване реле: DPST номінал змінного струму: 240 В змінного струму / 4 A номінал постійного струму: 4 A до 35 В постійного струму, 1 A до 60 В постійного струму
Паралельна робота: Так, паралельна синхронізована робота з VE.Can (макс. до 25 пристроїв)
ENCLOSURE (КОРПУС)
Колір: Синій (RAL 5012)
PV контакти 3): 35 мм² / AWG2 (Tr моделі),
Три пари MC4 з'єднань (MC4 моделі)
Клеми батареї: 35 мм² / AWG2
Категорія захисту: IP43 (електронні компоненти), IP22 (зона підключення)
Вага: 4,5 кг
Розміри (В х Ш х Г): Tr моделі: 216 x 295 x 103
MC4 моделі: 246 x 295 x 103
STANDARDS (СТАНДАРТИ)
Безпека EN/IEC 62109-1, UL 1741, CSA C22.2
1а) При підключенні фотоелектричного електроживлення з більшою потужністю контролер обмежить вхідну потужність.
1b) Фотоелектрична напруга має перевищити значення Vbat + 5 В, щоб контролер почав працювати. Потім мінімальне
фотоелектрична напруга складе Vbat
